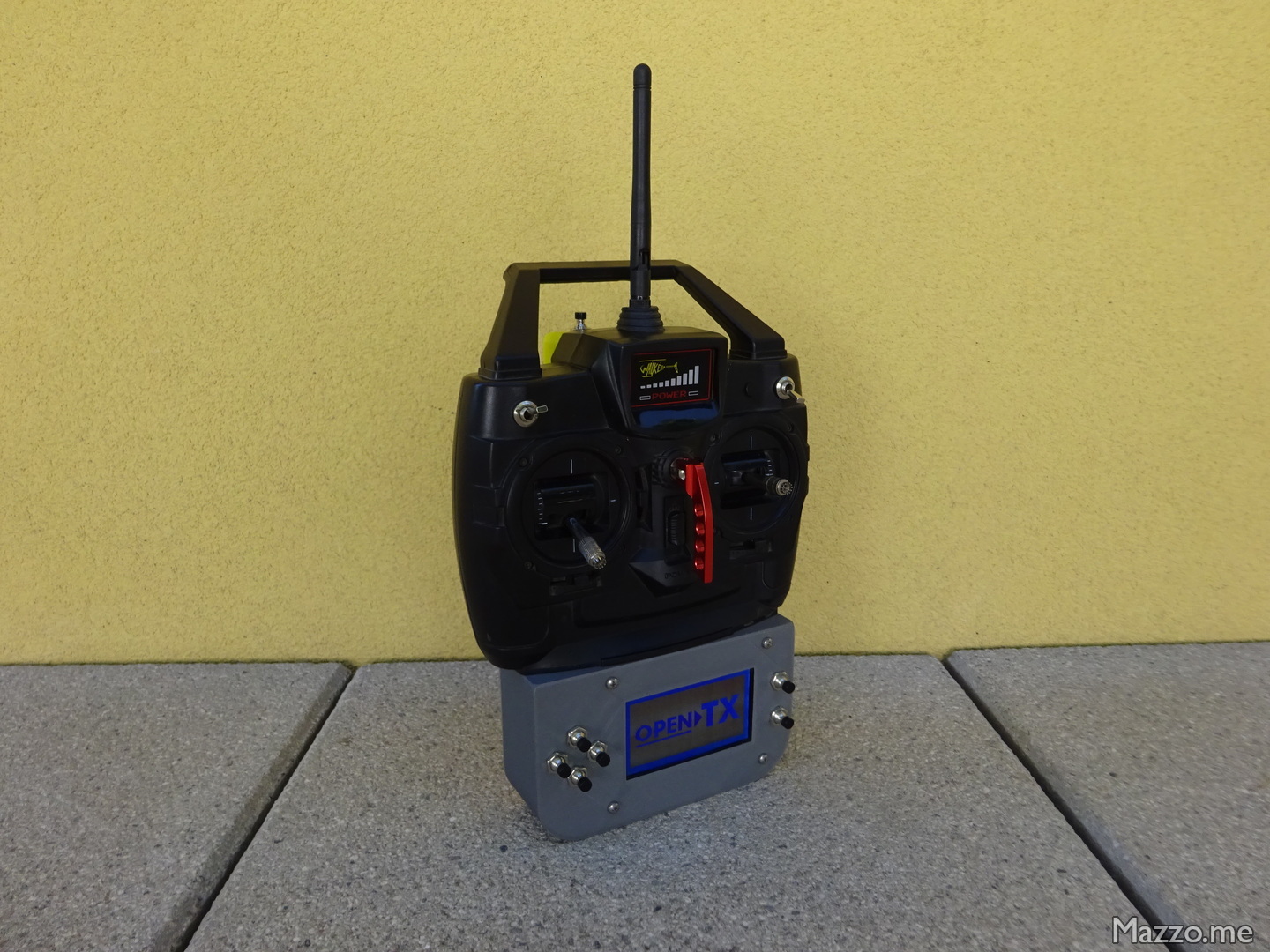

Ho realizzato questa radio per modellismo utilizzando la meccanica di una vecchia radio analogica e aggiungendo una nuova elettronica basata su un Arduino con firmware OpenTX.
Per poter gestire la radio ho aggiunto una scatola esterna stampata con la mia Stampante 3D che contiene l’elettronica e monta dei pulsanti e un pannello LCD:

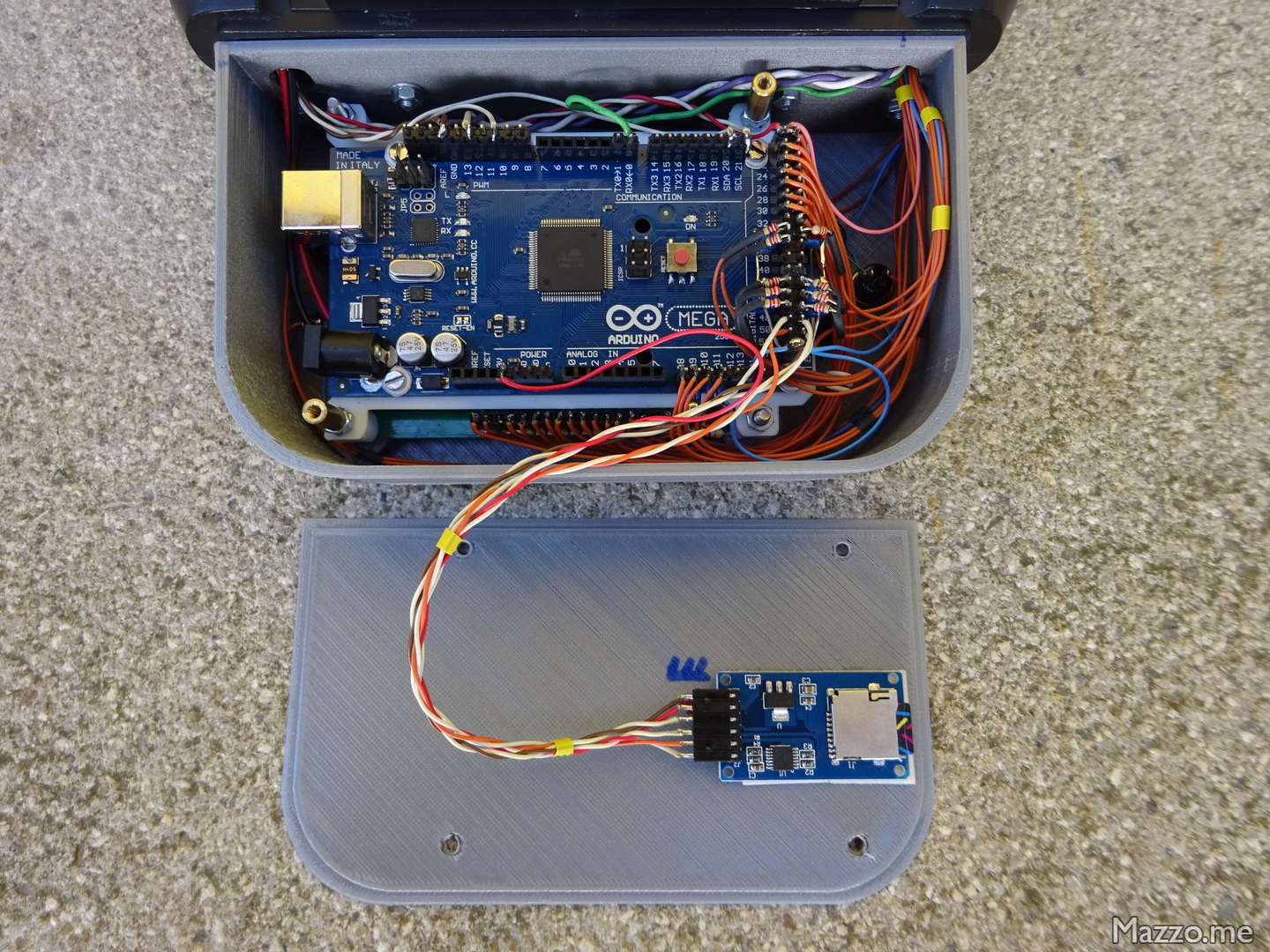

La nuova elettronica è tutta nella scatola sotto la radio:

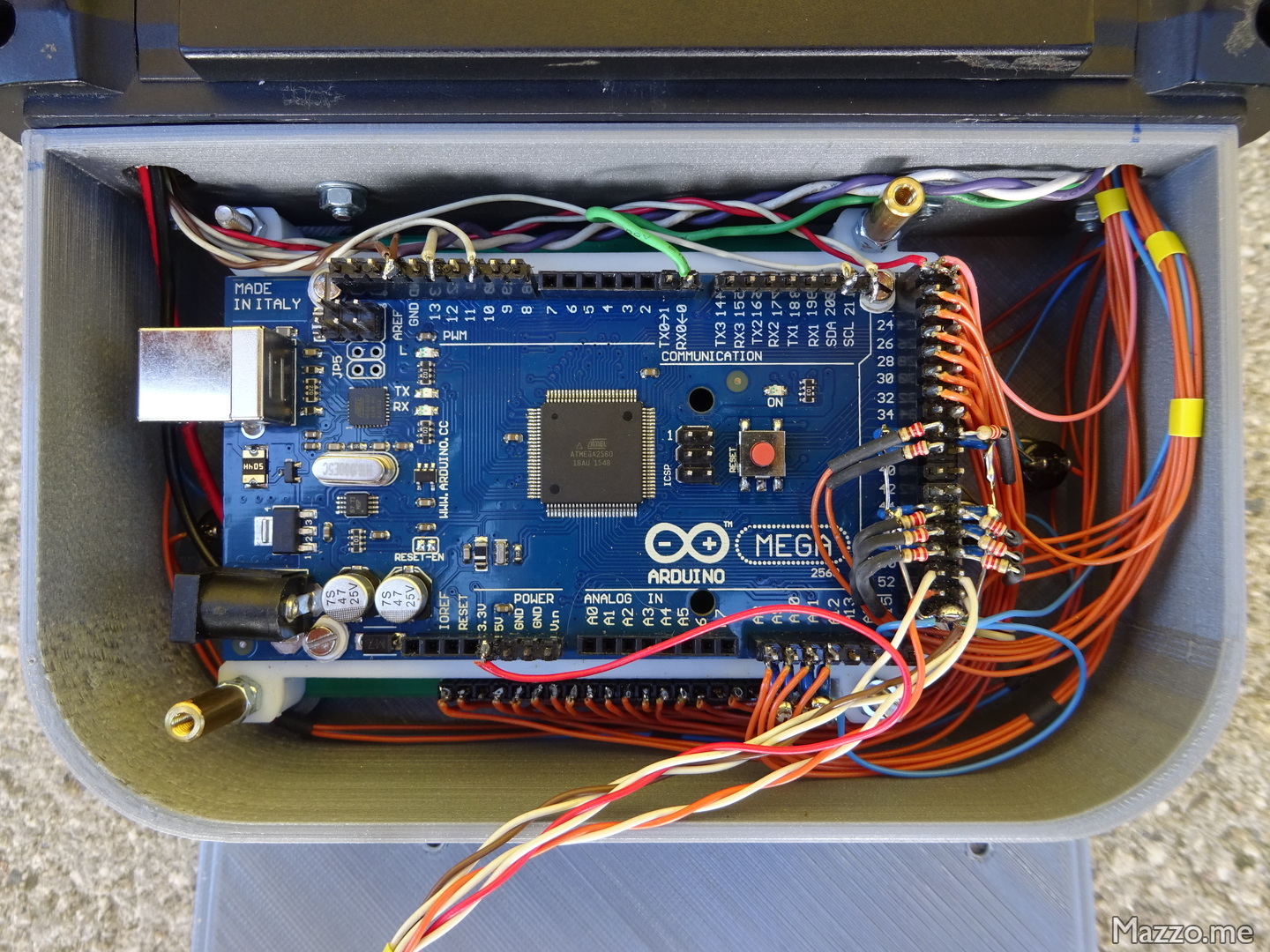

Ed è basata su un Arduino MEGA:

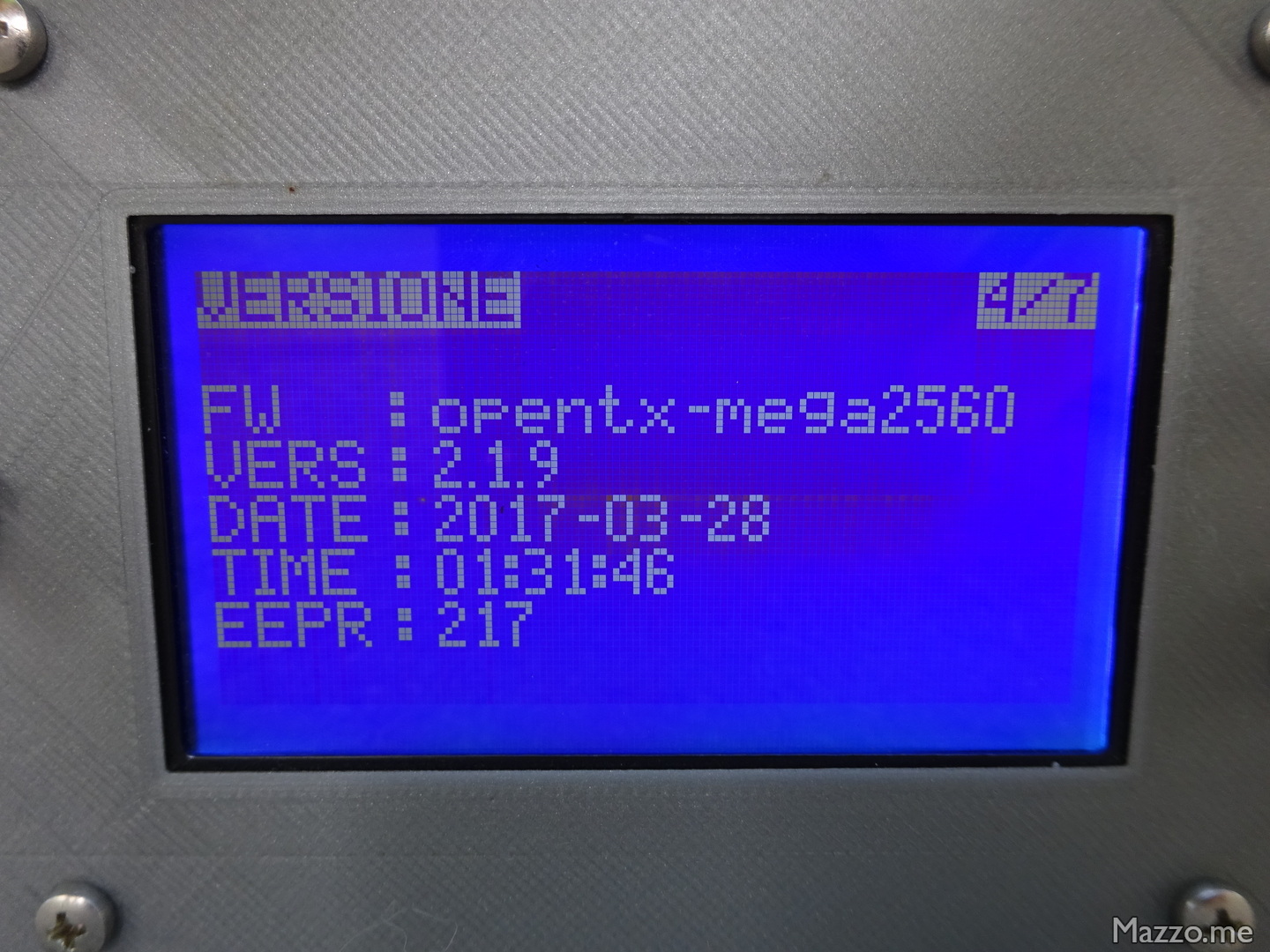

A cui sono collegati pannello LCD, alimentazione:

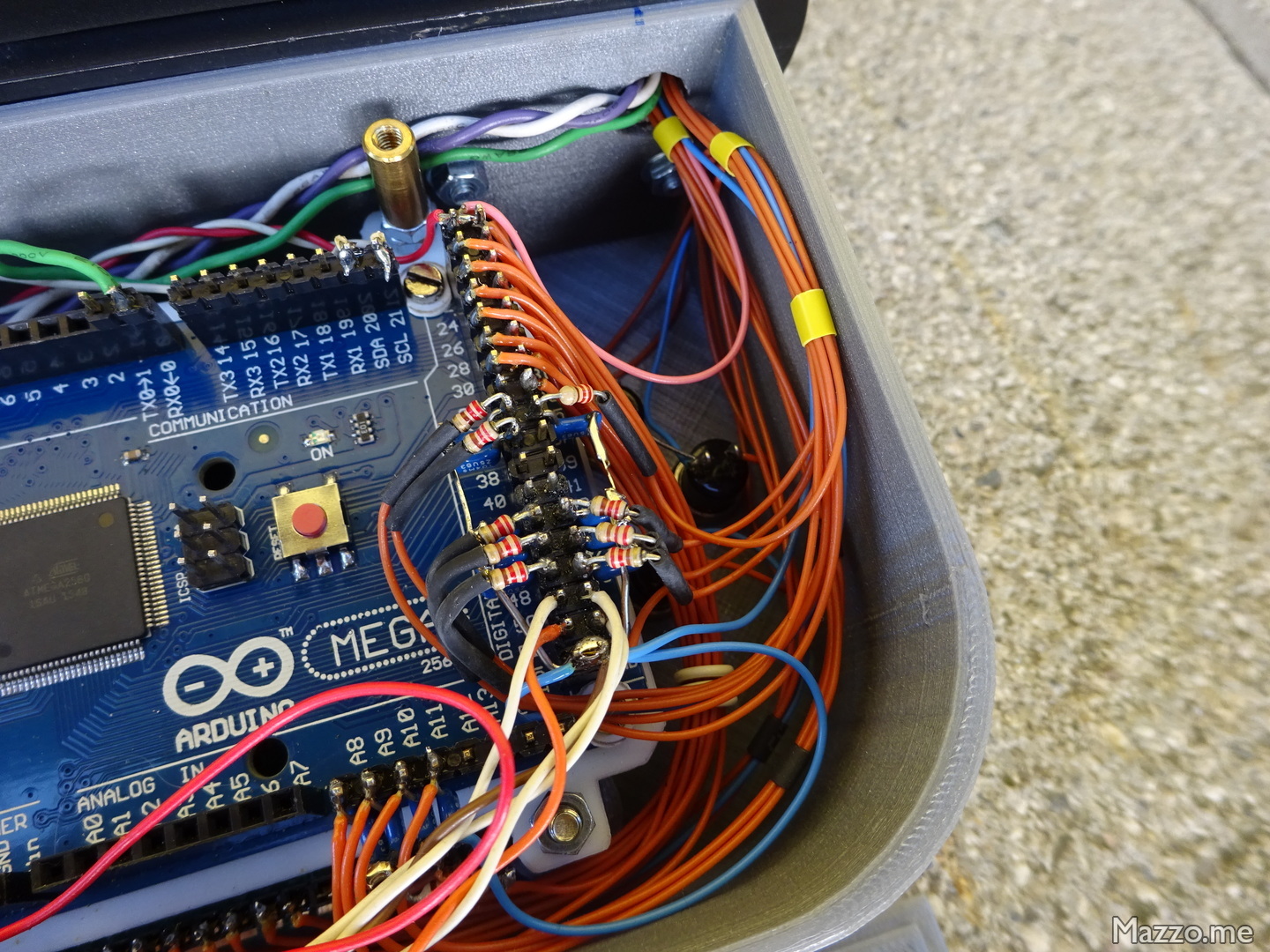

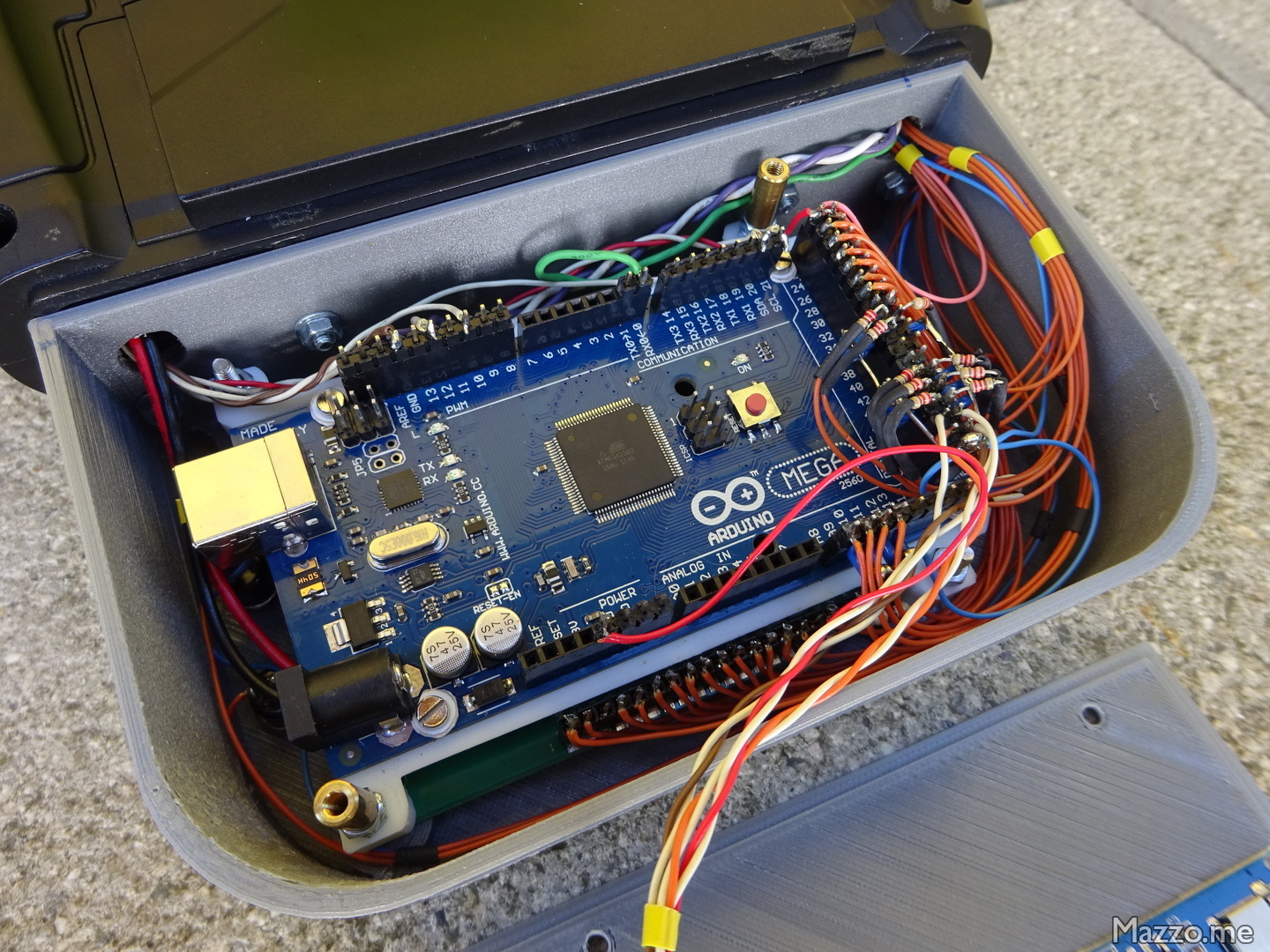

Stick, interruttori e pulsanti:

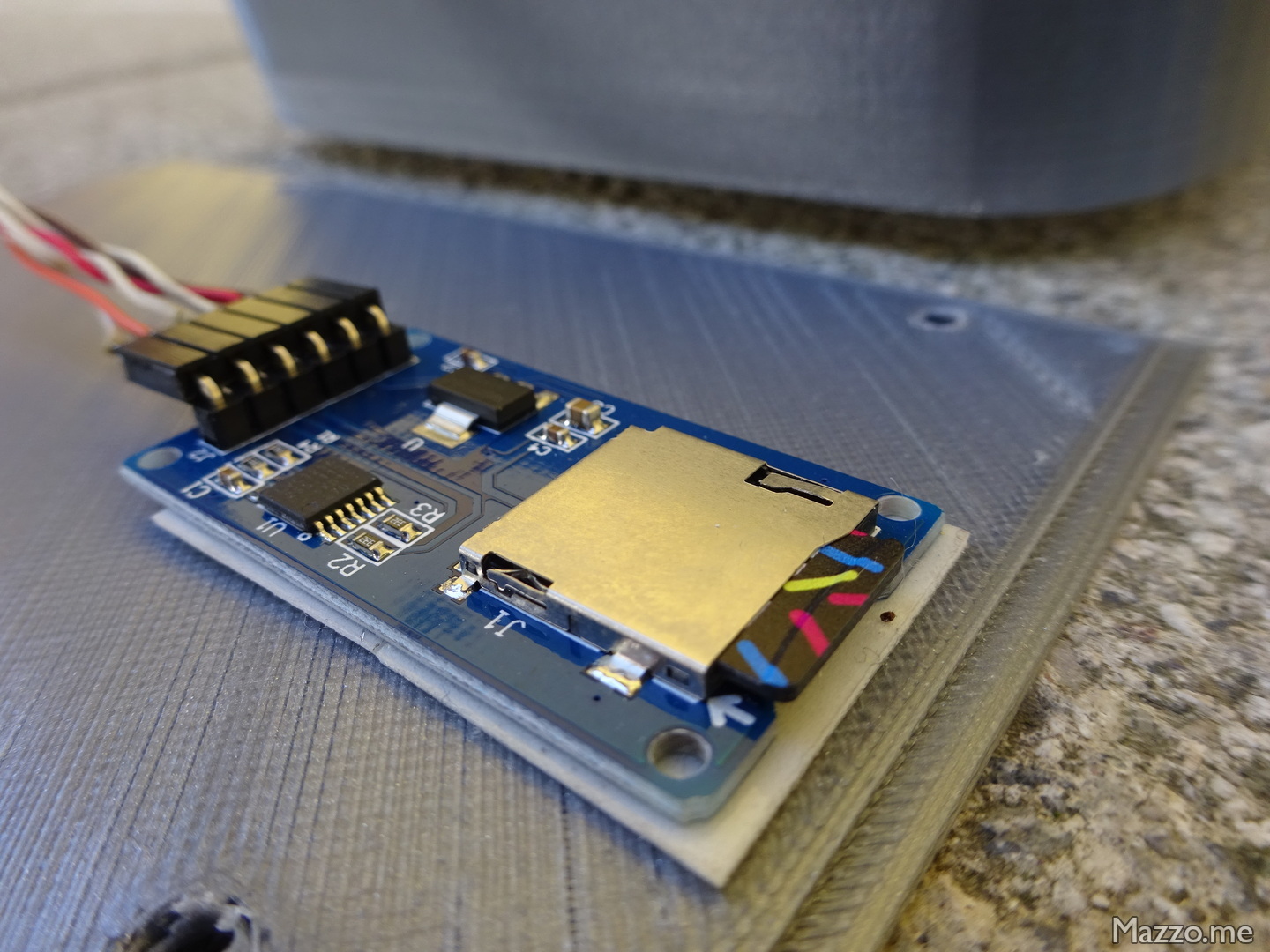

È presente anche un lettore di MicroSD:

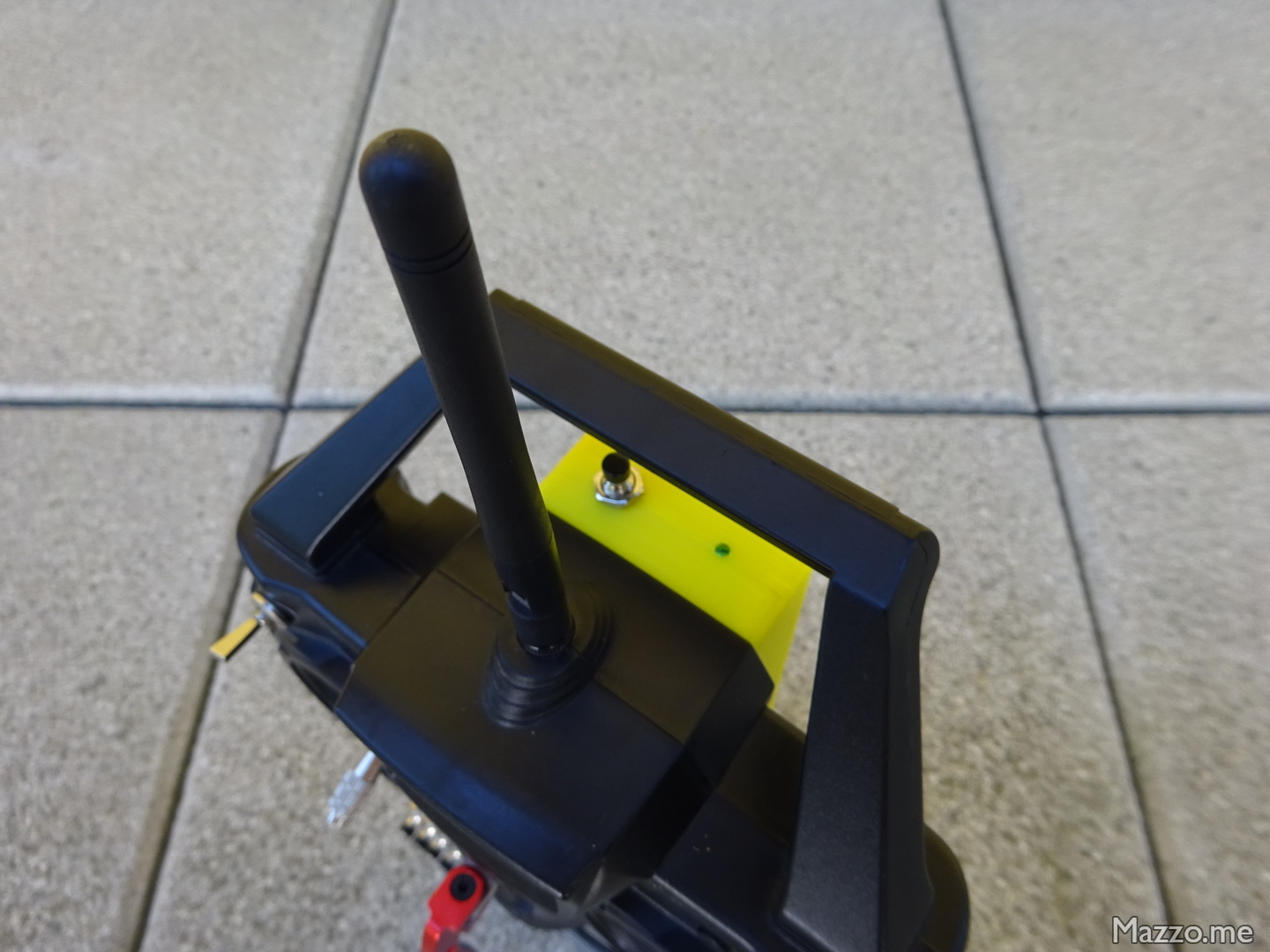

L’antenna è per una trasmissione a 2,4 GHz:

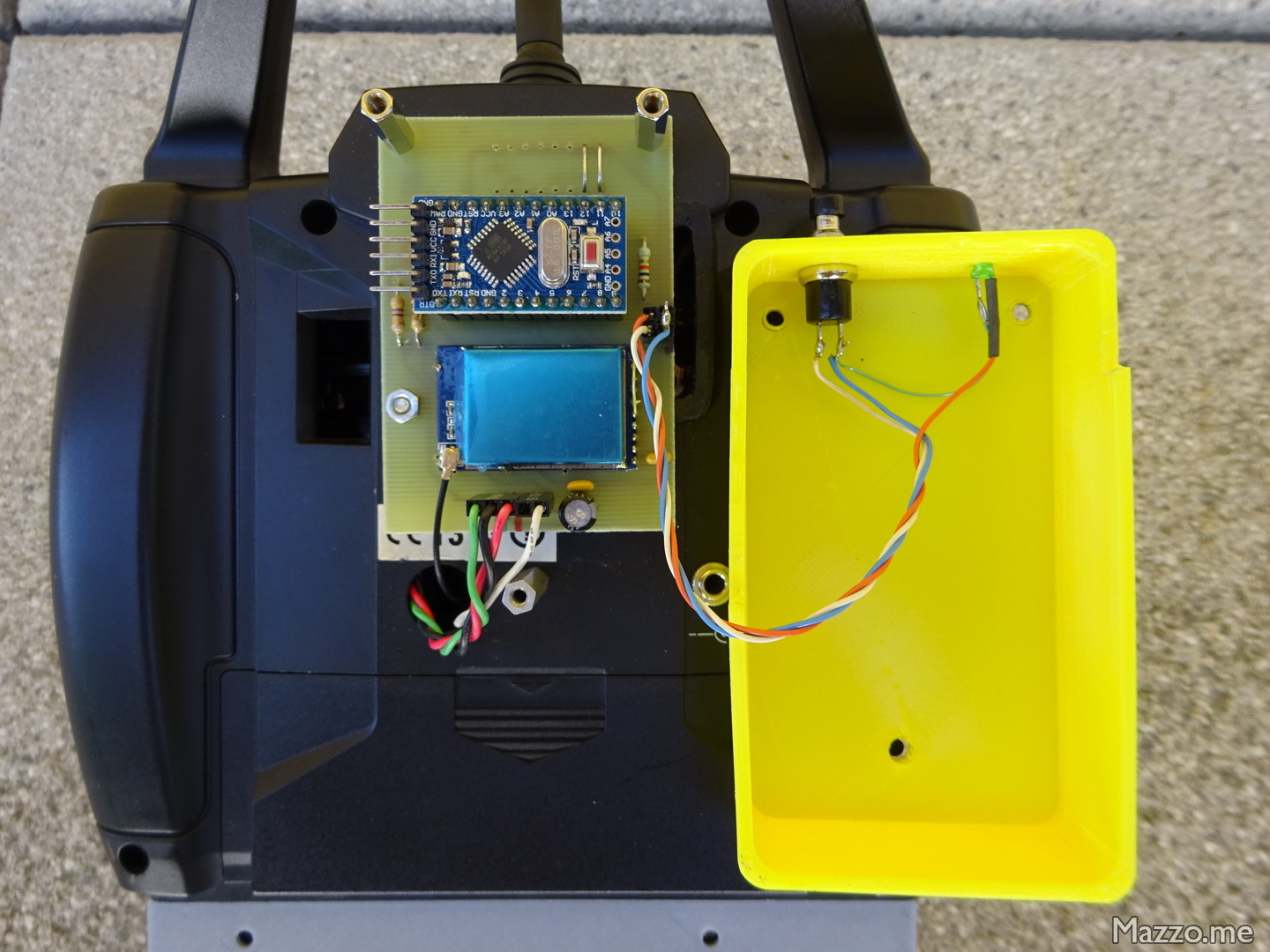

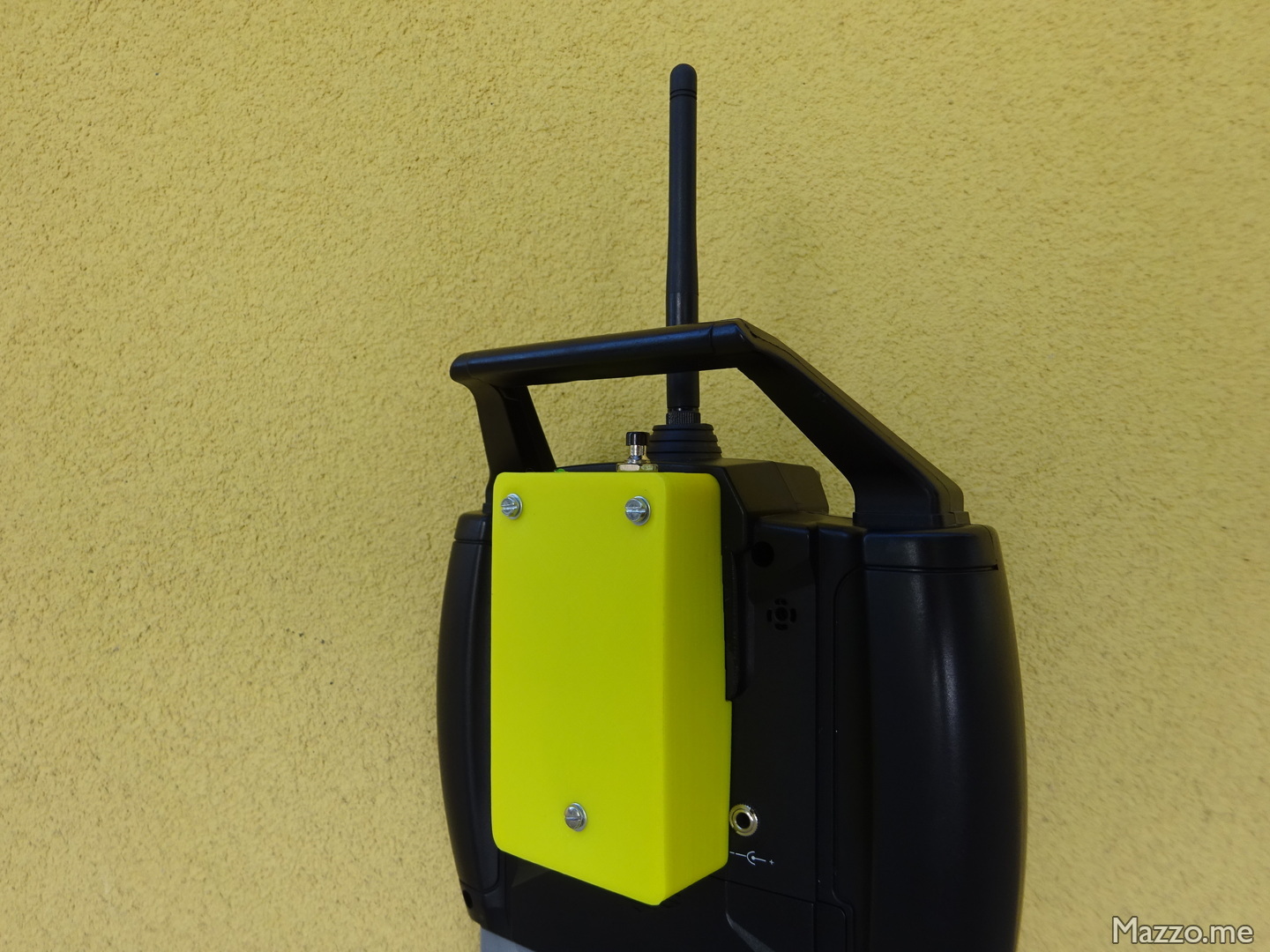

Anche la scatola del modulo di trasmissione è stampata con la mia Stampante 3D:

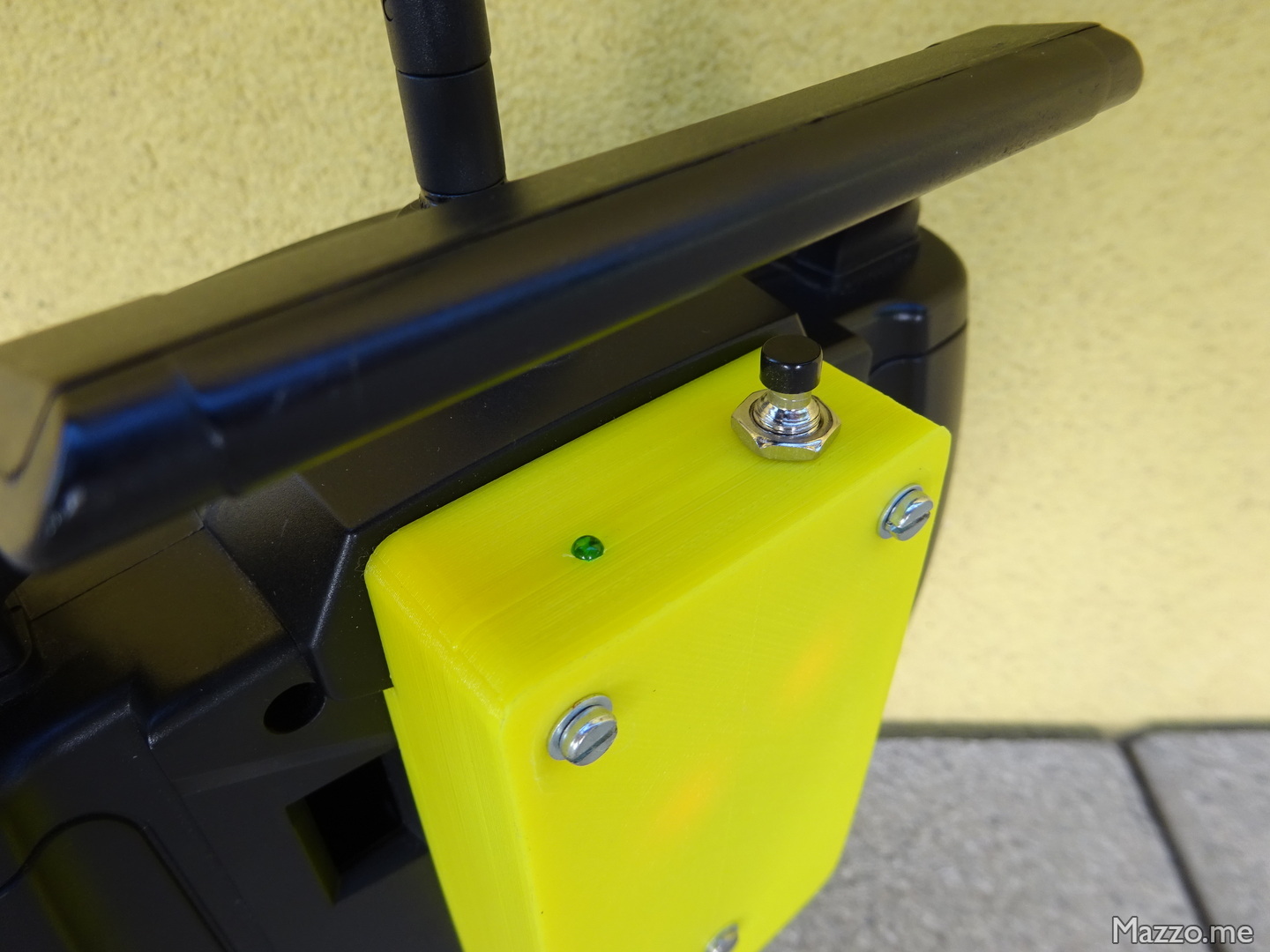

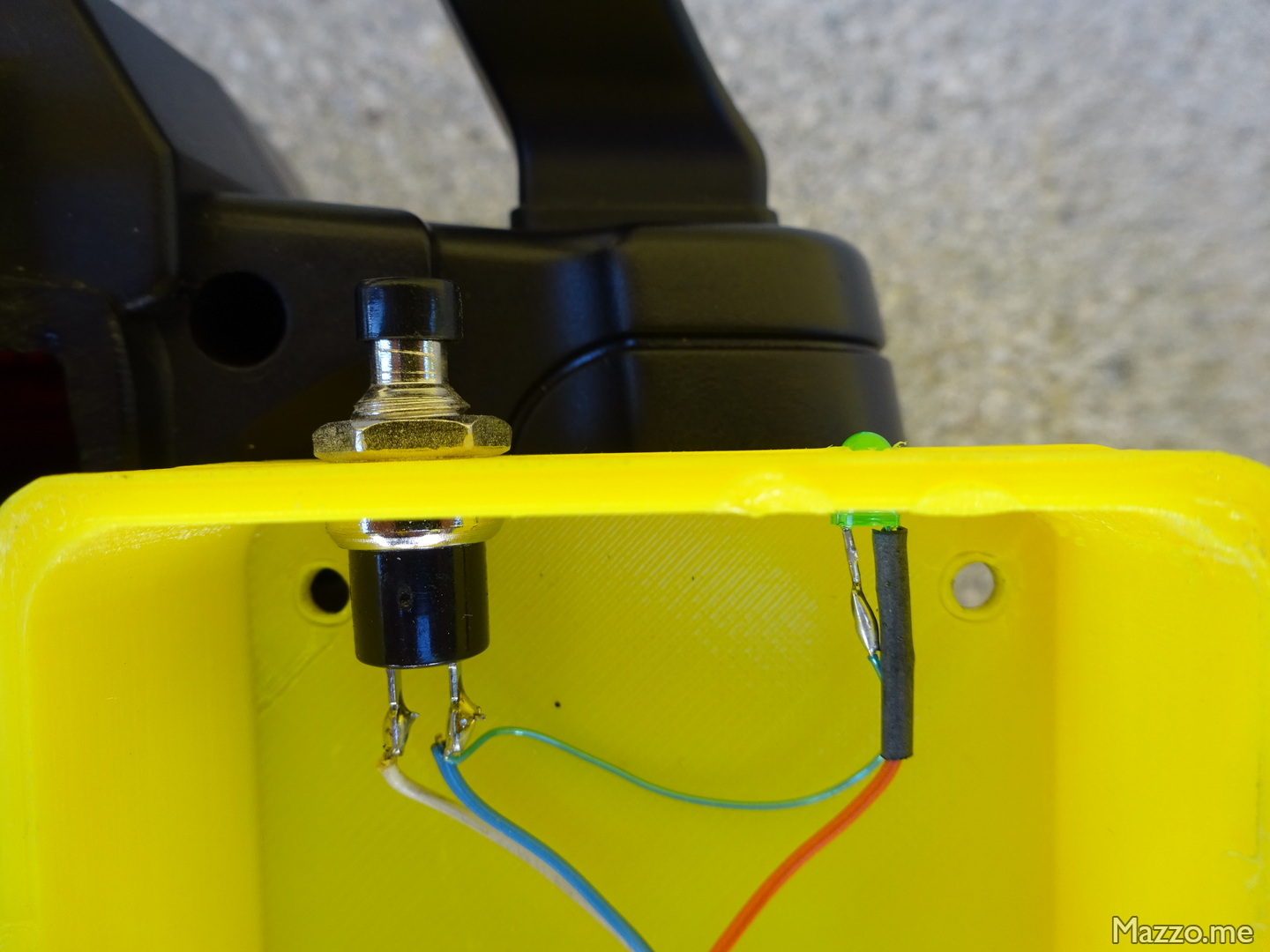

È presente un pulsante per il collegamento tra modulo radio e ricevente:

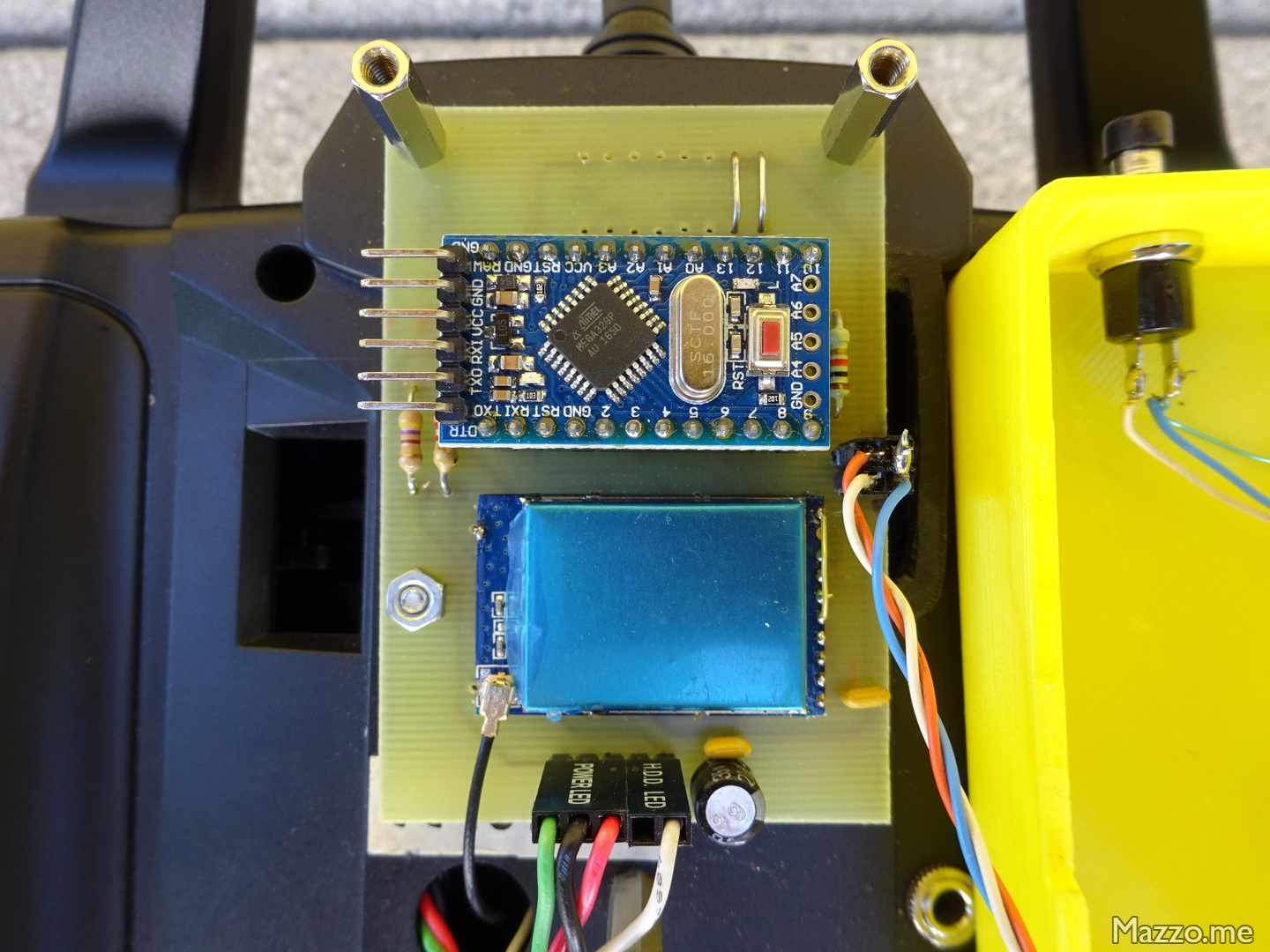

Il modulo radio è un Multiprotocol TX Module ed è basato su un Arduino Pro Mini e su un modulo CC2500 PA LNA:
È presente un LED di indicazione:
La batteria è di tipo LiFePO4:
La documentazione della radio è disponibile sul sito OpenTX.
